变频电源是一种能够将交流电转换为不同频率的交流电的电源设备，它广泛应用于工业、科研、医疗、测试、实验室、等领域。其主要功能是将现有电网中的交流电(如50Hz)转换为其他频率的交流电。它的核心工作原理是通过AC-DC-AC变换的双逆变过程。功率、电压、频率可调范围均可根据要求定制!

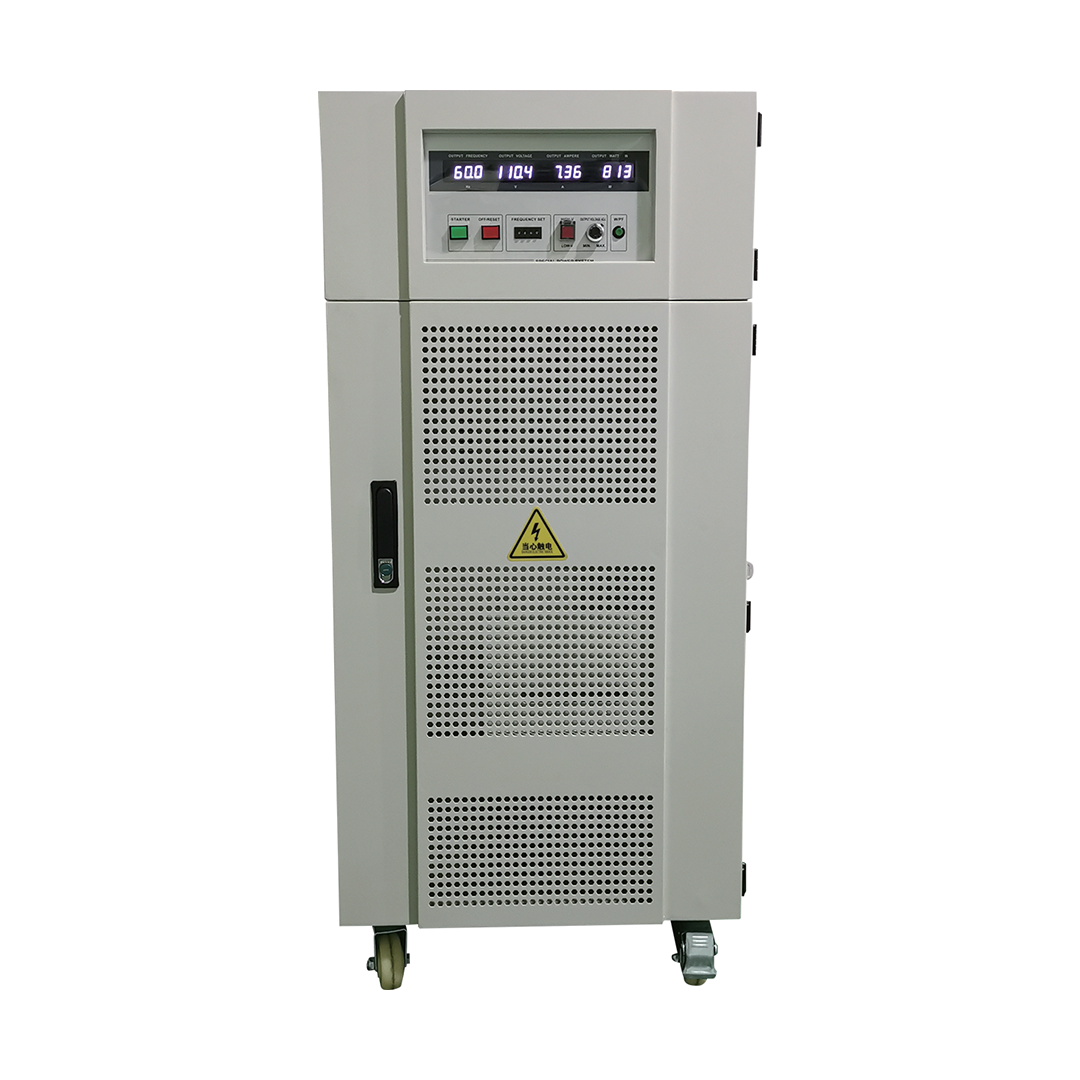

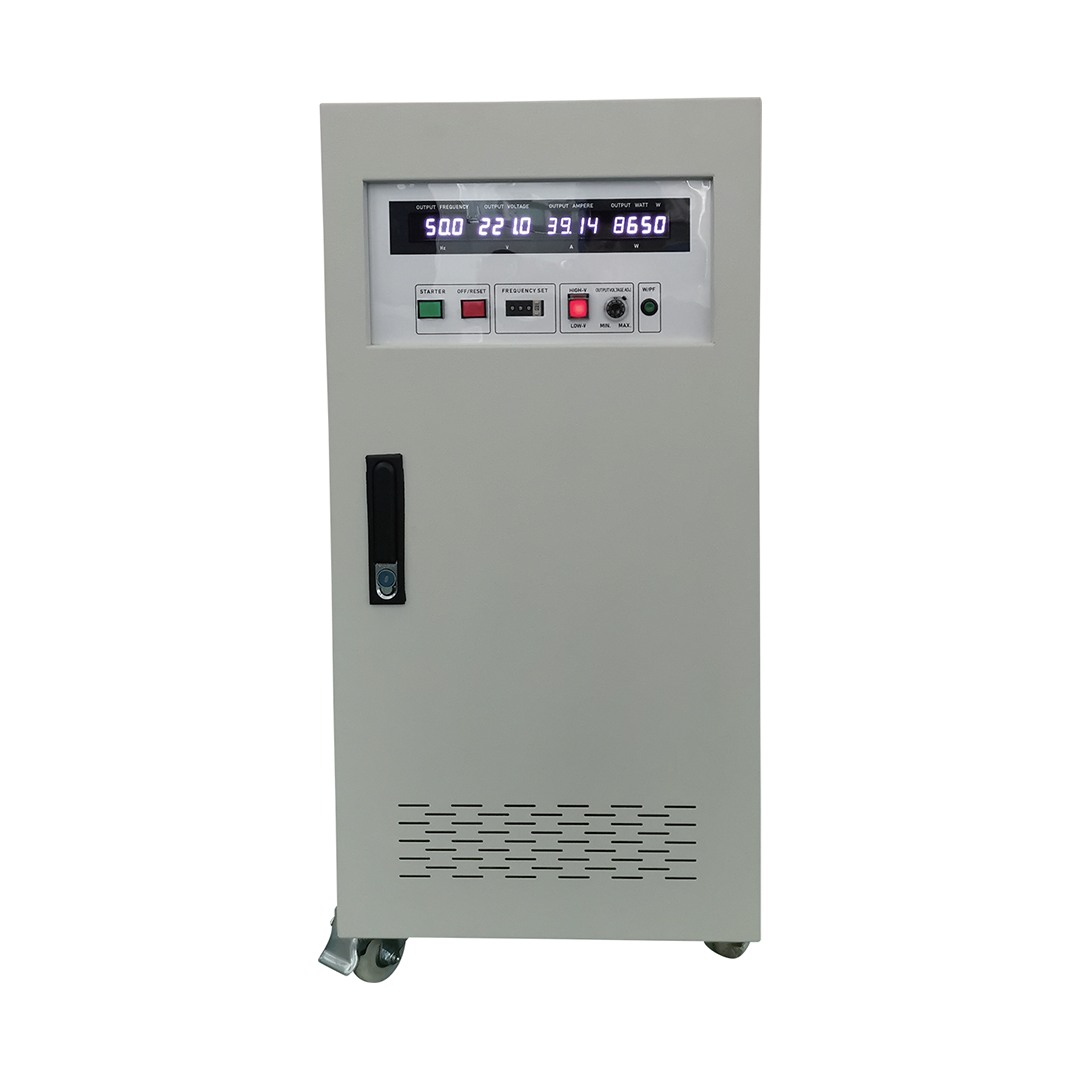

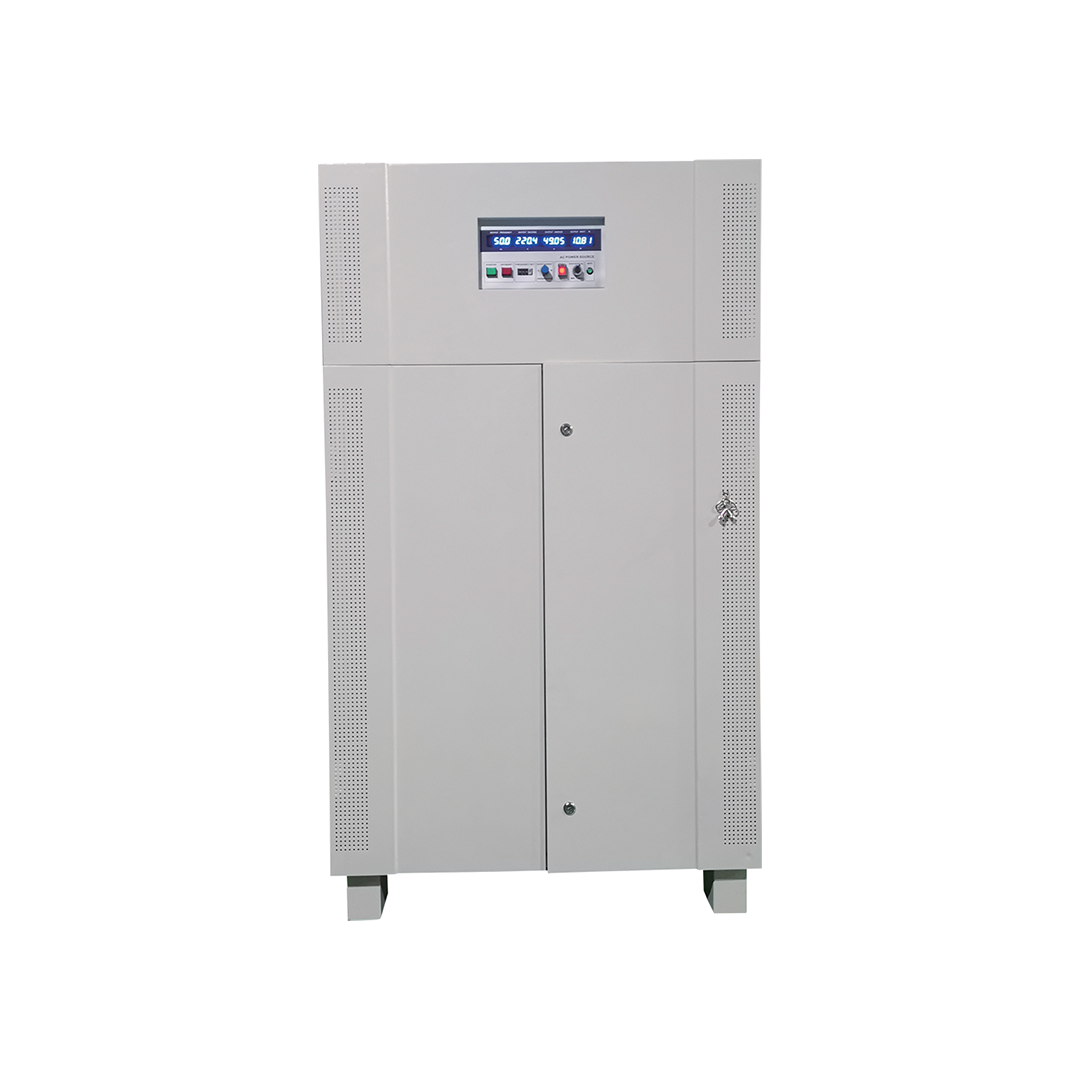

变频电源外观说明

说明顺序由左至右，由上而下，逐步叙述之:

1.输出频率指示表:数位式显示输出频率至小数点下一位。

2.输出电压指示表:数位式显示输出电压值。

3.负载电流指示表:数位式显示输出电流值。

4.负载瓦特指示表:数位式显示输出功率值。

5.电源开关钮:开关启动之按钮。

6.开机重置开关:因过载或断路造成变频电源跳脱，警报器响时，可按此按钮重新启动。

7.频率指拨开关:固定频率 40.0-499.9HZ可程式(指拨)设定。

8.输出电压切换开关:二档0-150V或0-300V。

9.标准电压输出微调钮:十转式微调开关，可由微调得到您所需要的标准电压。10.三相输出电流显示切换开关:可切换显示各相之输出电流值。(仅用於三相输出机种)。11.输出万用插座:10A以下负载。(仅限于单相500W~5KVA变频器)12.POWER:电源总开关。

13.O/P:输出负载开关。

14.输入端子盘。

15.输出端子盘。

安装说明

变频电源的几种型号是否符合您订购之型号与容量。

变频电源是否因运送不慎造成损坏，若有损坏请勿接上电源。

确认入电电压是否和变频电源规格相符合。

勿将变频电源装置於靠近水源、高温、潮湿场所。

防止油雾、盐分侵蚀。

防止粉尘、棉絮及金属细物侵入。

让变频电源远离尘埃、闷热及换气不良的场所，并保持环境清洁。

安装变频电源时请注意机器背面散热空间距离，以避免散热不良。

变频电源请放置於坚固及没有振动的水平面上。

安装前请先参考背面之规格。

使用前确定输入电压。

接上电源之前须注意[-N-G(单相)规格是否正确,R-S-T(三相)之相序装接，切勿接反。

在接电源之前先将所有开关置於 OFF 以确保设备无损害之。

配线时注意所有接线端之插头、插座，有无松动以避免导电不良产生危险。

装机完毕后，确实设备规格与电源系统规格完全匹配后，才将电源接上，并检查线路没问题后即可开机使用。

配线注意说明

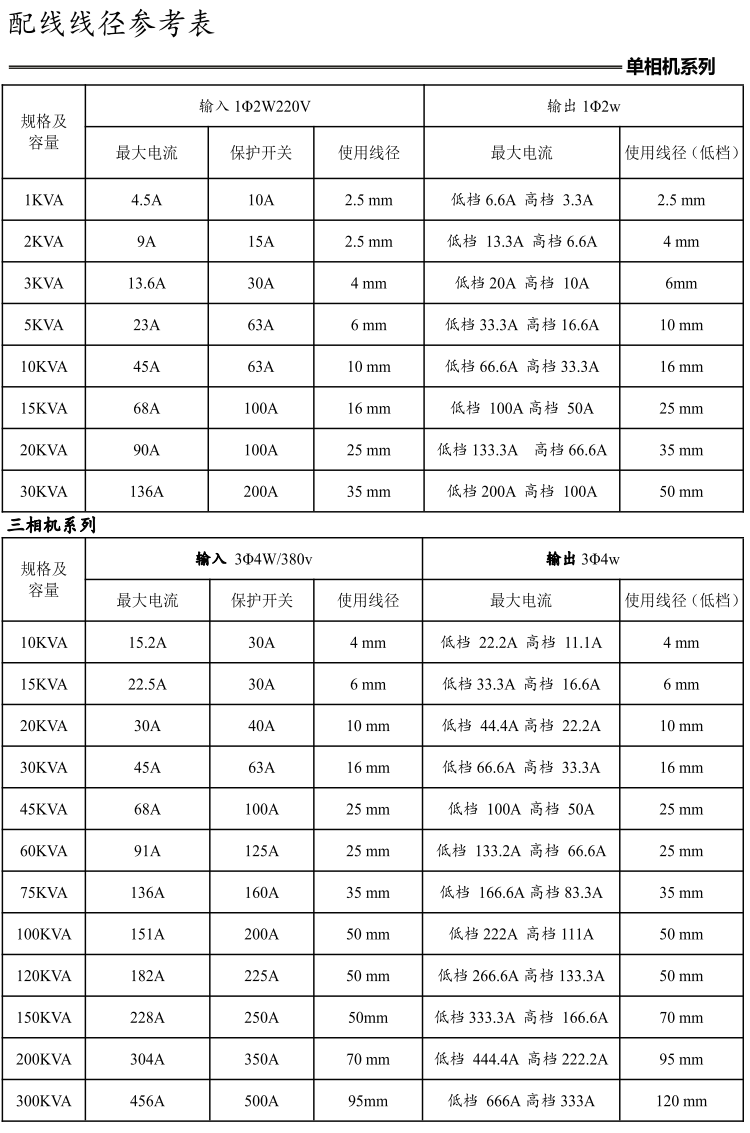

1.变频电源因容量大小不同而有不同的安装标准，请依照您的变频电源的规格选择适当的方式配线，尤应注意其线径须符合规定。

2.请注意变频电源之输入端，应避免与其他设备共用一开关，并接近市电源头。

3.确认输入电源电压符合变频电源之输入额定电压.

4.接线时请关闭电源，严禁火线作业以策安全。

5.配线线径大小请依电工法规规定选用，并注意螺丝旋紧。

6.接线端子请选用O型端子施工。

7.变频电源的接地线请务必确实实施。

8.输入电源不可与输出电源接错位置。

9.内部控制板上半导体元件易受静电影响及破坏，请勿触摸控制板。

10.变频电源的使用环境及配线作业对变频器正常功能发挥及使用寿命，甚至安全性均有直接影响，故所以务必遵照以上要求指示进行安装与配线。

操作说明

1.先将电源开关切至OFF之位置。

2.使用前请先视察设备之完整性开关，旋转各种功能之按键显示器是否齐全均无松动之现象。

3.确认输入电源是否在规格内，再将电源总开关切至ON位置。

4.设定输出频率指拨档上指示频率即是输出频率，设定百位数频率时需先按OFF/RESET键后进行。

5.按启动开关：按此开关前请先关闭输出开关。

6.调整输出电压：将输出电压切换开关切至所需档位。

(a)Lo-V档位0-150VPS:150V以下请用此档。

(b)Hi-V档位0-300VPS:150V以上请用此档。

7.将负载输入线接上，打开输出开关即可顺得获得各功能显示器上所显示值之标准电源。

8.本机负有过载或短路装置，在过载或短路时保护电路立即切断输出电源，蜂鸣器报警，此时请先将负载关闭，再按重置开关(OFF/RESET),警声停止后，再按启动开关即开始供电。检查负载状况，确认无异常，再重新开启负载开关。

9.工作中按OFF-RESET健即可切断输出电压

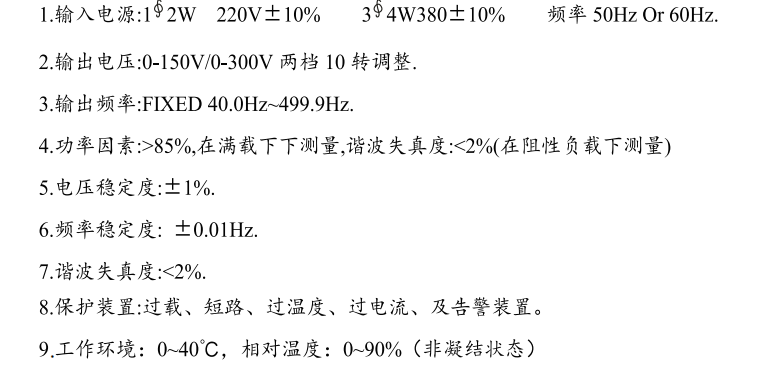

电气规格

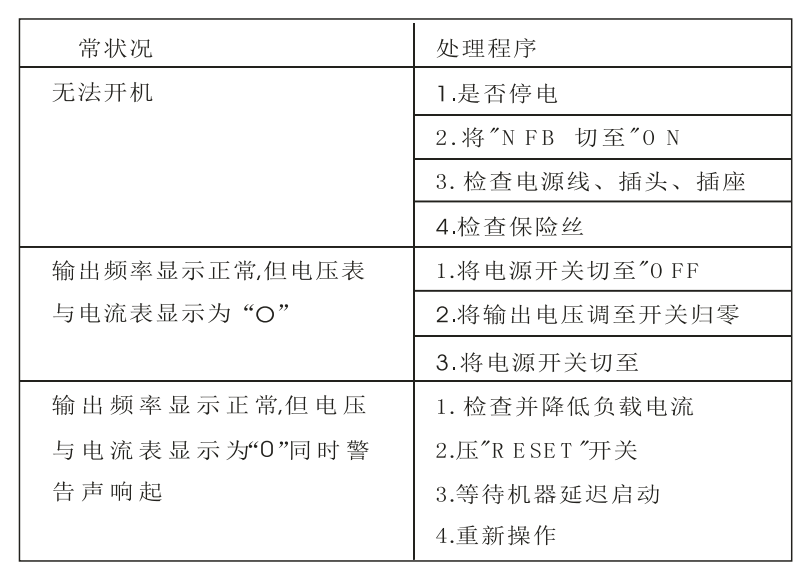

状况处理

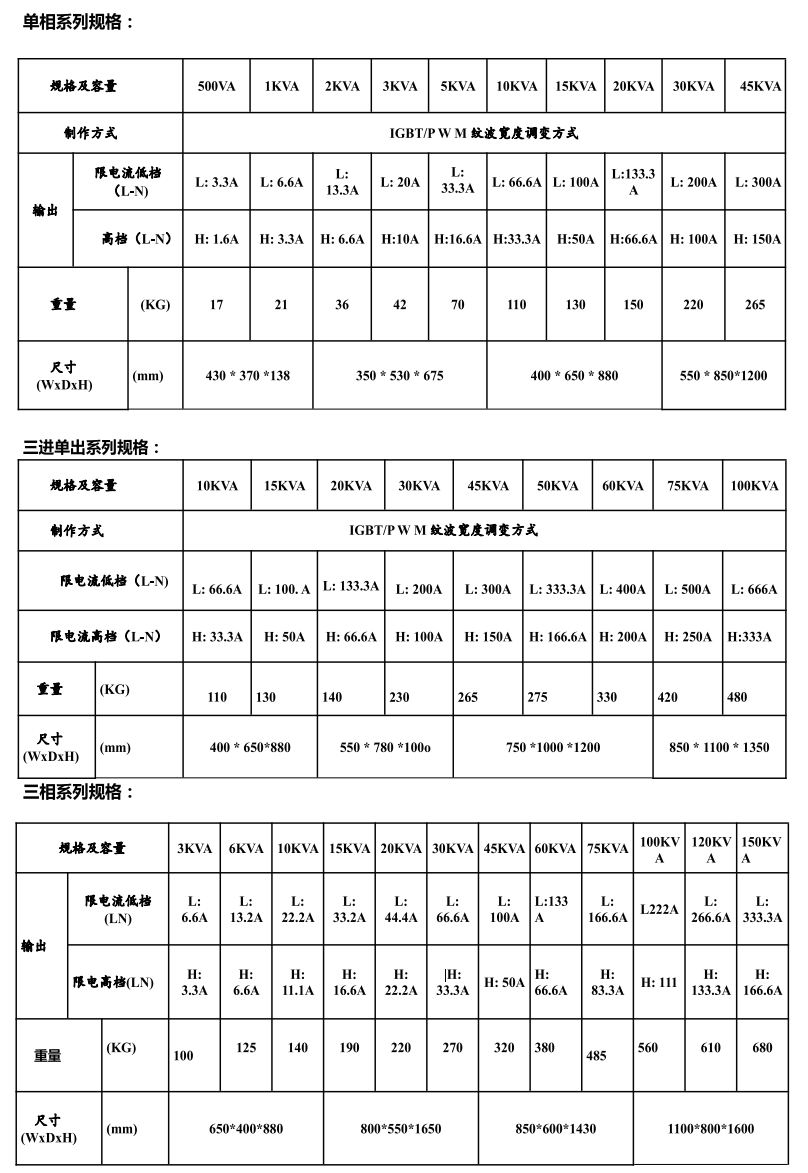

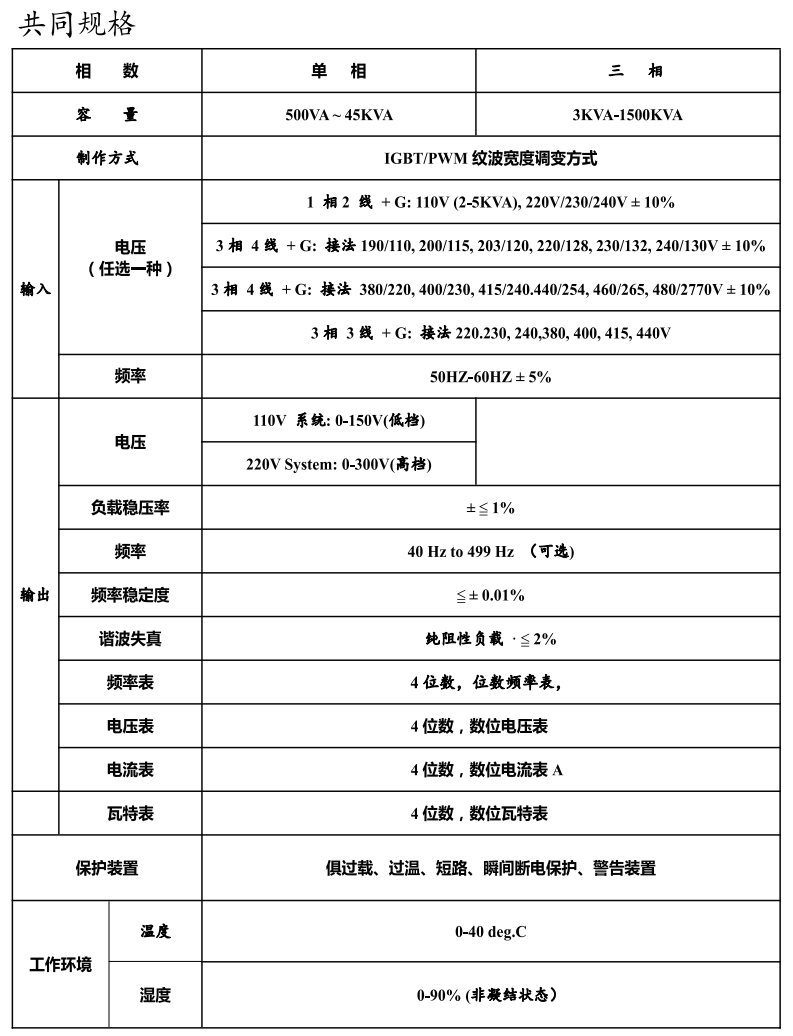

变频电源规格
